一、兰州渗水砖分类

目前市场透水砖分两大类：“烧制产品”和“非烧产品”。

（一）、烧制产品

1 、分类：高温高压产品和中温中压产品

2 、高温高压产品：陶瓷透水砖

陶瓷透水砖烧成温度1200度以上，烧成时间8至12小时，成型压力1600吨。这种产品在日本已使用了十年，目前国内经景德镇陶瓷学院研发创新，其制造工艺及产品质量均已超过日本，处于超前水平。

3 、中温中压产品：烧结砖、 陶土砖

烧结砖、陶土砖只是表面吸水但不透水，烧成温度800至1000度左右，烧成时间3至4小时，成型压力800吨以下。

（二）、非烧产品

1 、分类：两层结构硅砂透水砖、单层透水水泥砖、胶粘石子砖。（后两种老产品已逐渐被市场淘汰）

2 、两层结构硅砂透水砖：下层为透水混凝土结构，上层为沙子粘合结构，两层材料致密度相差较大，膨胀系数相差大，昼夜温差大的地区，结构不稳定。

硅砂透水砖的技术障碍是水泥层与砂基层的结合问题。我们知道，不同物质的物理性能不一样，那它们的膨胀系数也不一样。

拿硅砂透水砖来讲，它通过一种有机胶做粘合剂将砂基层与水泥层粘合在一块，这样，在使用的过程中有两个方面明显的风险。

一方面由于水泥层与砂基层的膨胀系数不一样，致使产品在使用过程中容易造成脱层，从而影响产品的强度和使用效果，如果再加厂家技术不成熟，很容易大面积脱层，一出问题就是大问题；

第二方面，由于表层砂基成型是用有机粘合剂粘结而成，而粘合剂属于有机物，有机物在自然条件下非常容易风化，届时粘结剂风化后，那产品强度保证不了，也就没有多大的用处了。

3 、单层透水水泥砖：由于水泥属碱性材料，遇酸雨容易反应（泛碱现象），易风化分解。

4 、胶粘石子砖：由于使用有机材料粘合而成，风吹日晒，二年左右会出现老化变性，造成材料易碎、易断等问题。

二、各类别透水砖使用寿命

1 、高温高压慢烧产品：属全瓷化产品，具有耐风化、抗压和不褪色的特性。其强度达C45、抗折7mpa、抗冻融性零下40度不变化。

2 、中温中压产品：抗压强度C30以上，抗冻融性零下40度不变化，但不透水，易长青苔、打滑、变色严重。3 、 非烧产品：抗压强度c20—C35（普标水泥）之间，抗折强度较差：易断、易风化、易损。

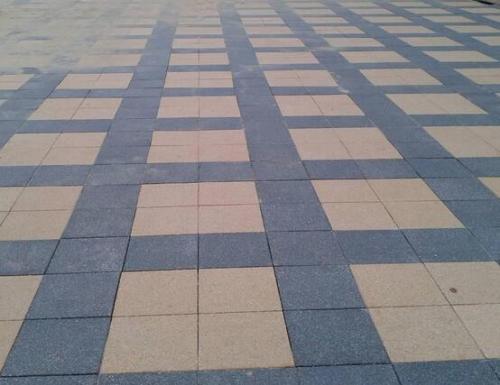

三、装饰性（美化城市效果）

1、烧制产品：不褪色、色彩丰富，因属非金属材料，不产生静电吸附现象，雨过天晴，地面亮丽如新。

2 、非烧产品：易褪色、色彩单调。

四、防松动、碰损性

1 、陶瓷透水砖：砖侧设计了“联锁机构”，铺贴之后，砖缝填沙，可以形成稳定的互锁性能，砖体不会移动

其他透水砖：因生产工艺原因，大部分无法制作“连锁机构”，造成铺贴之后，砖体移动、磕碰、易损坏.。
